Підключення електроустаткування до мережі здійснюється за допомогою комутаційної апаратури. Запуск, гальмування, відключення двигунів із релейно-контактним керуванням забезпечується електромагнітним пускачем, саме від його надійності залежить працездатність усієї електросхеми.
Такий апарат – це низьковольтне обладнання, яке по суті є контактором, доукомплектованим додатковим пристроєм – тепловим реле, контактною групою, плавкими запобіжниками, спеціальними автоматами, що здійснюють запуск двигуна. Магнітний пускач частіше застосовують для оснащення постів дистанційного керування, для віддаленого пуску та зупинки обладнання.
Конструкційні особливості та принцип дії магнітних пускачів

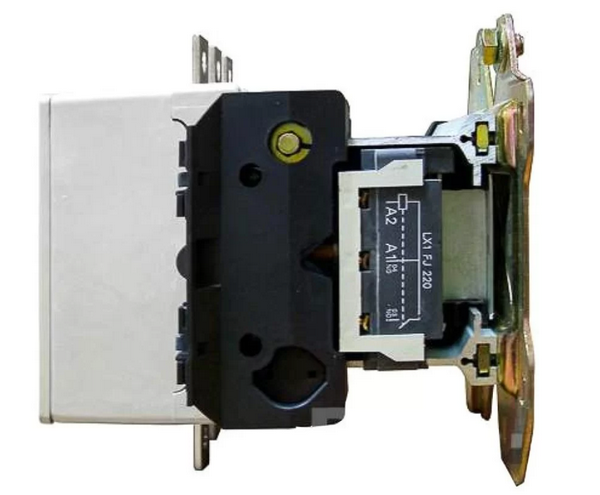

Сучасні виробники пропонують багатий вибір видів та конфігурацій таких апаратів. У конструкції – дві частини з такими елементами: силові контакти, пов'язані з рухомим якорем, камера для гасіння електродуги та нерухомі контакти електромагнітної котушки з сердечником, зворотна пружина.
Контактна пара утворюється рухомими і нерухомими контактами – так здійснюється включення та відключення струму. Пара буває нормально замкненою або нормально розімкнутою. Існуюча пружина дозволяє знизити ступінь зношування контактів, що дає можливість усувати оксиди, знижуючи електричний опір.
Принцип дії пускача електромагнітного ґрунтується на використанні явища магнітної індукції. При подачі напруги виникає струм, якір котушки управління притягується до осердя, замикаючи контакт. Також починають діяти допоміжні контакти, що подають сигнал до системи управління. При відключенні напруги якір викидається зворотною пружиною – відбувається розмикання контактів.
Класифікація магнітних пускачів

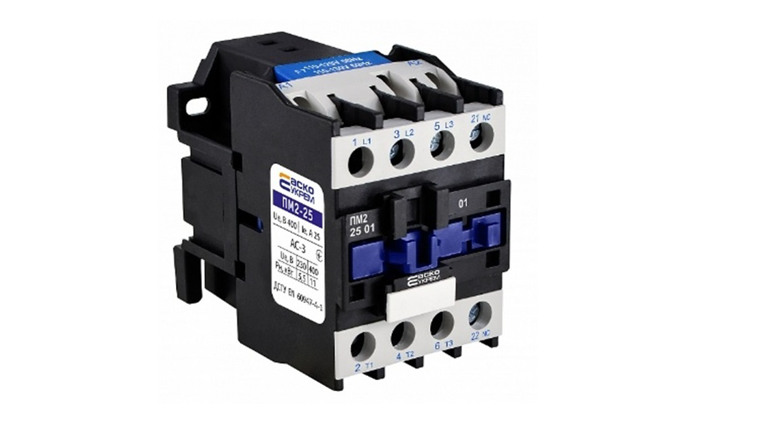

На прикладі корпорації з продажу електротехнічного устаткування АСКО-УКРЕМ, розглянемо, яких видів можна купити електромагнітні пускачі. Прилади класифікуються за такими параметрами:
- за призначенням – реверсивні (призначені для керування електродвигунами за змінних напрямків обертання), нереверсивні (керуючі двигунами з незмінним напрямом обертання);
- із пристроєм захисту або без нього;
- вид струму ланцюга управління – змінний чи постійний;
- за наявністю елементів керування – з кнопками, без кнопок, з сигнальними лампами.
Також застосовується класифікація за комутаційною зносостійкістю (А, Б, С): найвищий клас А, найнижчий – В.

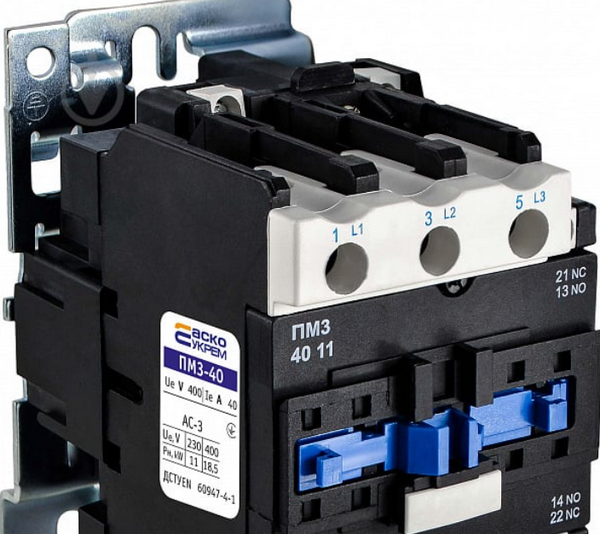

Вибираючи електромагнітний пускач АСКО-УКРЕМ, рекомендується враховувати такі параметри:
- категорію розміщення – прилади постійного та змінного струму використовуються у різних ситуаціях;
- напругу – моделі, що працюють від змінного струму – 12-440 В, від постійного – 12-660 В (залежить від типу двигуна);
- величину номінального струму – від 9 до 160 А;
- ступінь захисту від вологи та пилу – від IP00 до IP68: перша цифра позначає рівень захисту від пилу, максимально – 6; друга – вологозахист, максимально 8.
Придбання надійного електрообладнання гарантує максимальний рівень безпеки, тому ті виробники, які гарантують безпечний та надійний захист мереж, може коштувати дорожче. Але на цьому економити точно не варто.
